Laden von INSPIRE-GML-Dateien

Autor: Dr. Guido Schwichtenberg

• INSPIRE-GML-Dateien immer über die „Datenquellenverwaltung“ öffnen, nie über Doppelklick im QGIS-Datei-Browser
• Öffnen der „Datenquellenverwaltung“
  • Über das Menü: „Layer“ > „Datenquellenverwaltung“
  • Mit <Strg>+L

  • Über das Icon

    Erweitern
    title Screenshot




• In der Datenquellenverwaltung sollte bereits in der linken Spalte „Vektor“ vorausgewählt sein; ansonsten bitte dort „Vektor“ auswählen
• Auf der rechten Seite im Abschnitt „Quelle“ bei „Vektordatensätze“ über das ganz rechts angeordnete „…“-Menü die GML-Datei auswählen

• In dem nun erscheinenden Abschnitt „Optionen“ den Wert für das Attribut „GML_ATTRIBUTES_TO_OGR_FIELDS“ auf „Ja“ setzen

  Erweitern
  title Screenshot




• Unten rechts im Fenster die Schaltfläche „Hinzufügen“ anklicken

• Falls die GML-Datei mehrere Layer enthält, öffnet sich ein neues Fenster „Einzufügende Vektorlayer wählen…“ mit den zur Verfügung stehenden Layern (dies kann je nach Größe der zu ladenden Datei auch etwas dauern); standardmäßig sind bereits alle Layer ausgewählt (sichtbar durch die blaue Hervorhebung)

  Erweitern
  title Screenshot




• Unten den Haken vor „Layer zu einer Gruppe hinzufügen“ setzen (falls er noch nicht gesetzt ist); dies dient der Übersichtlichkeit im Layer-Browser. Wenn er einmal gesetzt wurde, dann ist dieser Haken auch standardmäßig vorhanden.
• Schaltfläche „OK“ anklicken

• Fertig! Die Layer werden dem Projekt in einer bereits entsprechend beschrifteten Gruppe hinzugefügt

  Erweitern
  title Screenshot




•


  Hinweis
  Wenn die GML-Datei aktualisiert wurde, muss die ggf. bereits vorhandene gfs-Datei (vom vorherigen Betrachten der Datei in QGIS) gelöscht werden, da sonst beim nächsten Laden in QGIS die Attribut-Felder nicht mehr korrekt angezeigt werden.




Generierung von Bounding-Box-Geometrien aus entsprechendem GML-Attribut

Autor: Dr. Guido Schwichtenberg

Anker
VorbereitendeArbeiten VorbereitendeArbeiten

Vorbereitende Arbeiten

• Öffnen des QGIS-Unterfenster „Verarbeitungswerkzeuge“

  • über das Menü: „Verarbeitung“ > „Werkzeugkiste“

    Erweitern
    title Screenshot




  • mit der Tastenkombination <Strg>+<Alt>+T oder

  • mit dem Schaltflächensymbol

    Erweitern
    title Screenshot




• An der rechten Seite des QGIS-Fensters öffnet sich folgendes Unterfenster:

  Erweitern
  title Screenshot




• In dieser Liste kann dann schon mal der Unterpunkt „Vektorgeometrie“ ausgeklappt werden, da später von dort das Werkzeug „Geometrie nach Ausdruck“ (s. helle Hervorhebung unten) benötigt wird:

  Erweitern
  title Screenshot




Erzeugung des Bounding-Box-Polygon-Layers

• Sollte nach dem Laden der GML-Datei ein Tabellen-Layer mit einem „boundingBox“-Attribut geladen worden sein (dies können Sie über die Attribut-Tabelle bzw. das Attribut-Formular oder über Anklicken des Layers -> Rechtsklick mit der Maus -> Eigenschaften -> Reiter „Felder“ auf der linken Seite des Eigenschaftsfensters herausbekommen)…

  Erweitern
  title Screenshots




• … wählen Sie diesen Layer in der Layer-Übersicht aus:

  Erweitern
  title Screenshot




• Wählen Sie in der Werkzeugliste das Werkzeug „Geometrie nach Ausdruck“ aus (Doppelklick); vgl. Abschnitt Vorbereitende Arbeiten weiter oben; es öffnet sich das entsprechende Werkzeugfenster

  Erweitern
  title Screenshot




• Öffnen Sie über den Pfeil neben der Schaltfläche unterhalb „Geometrieausdruck“ die Attribut-Liste

  Erweitern
  title Screenshots




• Wählen Sie „boundingBox“ aus der Liste aus

  Erweitern
  title Screenshot




• Klicken Sie dann auf die „Geometrieausdruck“-Schaltfläche neben dem Attribut-Auswahlfeld

  Erweitern
  title Screenshot




• Es öffnet sich ein neues Fenster, in dem bereits das Attribut „boundingBox“ im Ausdrucksfeld eingetragen ist

  Erweitern
  title Screenshot




• Hier tragen sie vor „boundingBox“ noch „geom_from_wkt(“ und danach „)“ ein (diese Funktion finden Sie auch unter „Geometrie“ in der Liste in der Mitte des Fensters)

  Erweitern
  title Screenshot




• Und drücken auf die Schaltfläche „Ok“ rechts unten; das Ausdruck-Fenster schließt sich wieder; Sie befinden sich nun wieder in dem Werkzeug-Fenster

• Drücken Sie nun unten rechts die Schaltfläche „Los“; es erscheint ein neuer Layer in der Layer-übersicht (Geänderte Geometrie); hierbei handelt es sich um eine Kopie des Tabellen-Layers (vgl. Attribut-Tabelle), nun aber mit einer Geometrie versehen

  Erweitern
  title Screenshot




• Dieser Layer wird standardmäßig in „EPSG:4326“ erzeugt.

• Über Auswählen des Layers -> Rechtsklick mit der Maus -> Eigenschaften > Reiter „Quelle“ im Eigenschaftsfenster muss daher noch das KBS der INSPIRE GML-Layer ausgewählt werden (Abschnitt „Zugewiesenes Koordinatenreferenzsystem (KBS)“); in diesem Beispiel ist dies „EPSG:25833“

  Erweitern
  title Screenshot




• Mit Anklicken der Schaltflächen „Anwenden“ und „Ok“ unten rechts im Eigenschaftsfenster wird diese Änderung übernommen

• Die Bounding-Box wird angezeigt:

  Erweitern
  title Screenshot




Nutzung von WFS-2.0-Diensten für INSPIRE-Themen

Autor: Dr. Guido Schwichtenberg

Anker
HandhabungWFS2Punkt0Client HandhabungWFS2Punkt0Client

Handhabung des Plugins „WFS 2.0 Client“

• Über die o. a. Schaltfläche oder über das Menü „Web“ > „WFS 2.0 Client“ > „WFS 2.0 Client“ das Plugin starten. Ein neues Fenster erscheint:

  Erweitern
  title Screenshot




• Unter „WFS 2.0 OnlineResource“ eine gültige URL eingeben, z. B.:

  Erweitern
  title Screenshot




• Die Schaltfläche „GetCapabilities“ anklicken (s. o.); es zeigt sich dann dieses Bild:

  Erweitern
  title Screenshot




• Über das Auswahlmenü können dann die einzelnen FeatureTypes ausgewählt werden:

  Erweitern
  title Screenshot




• I. d. R. ist bereits der TopLevel-FeatureType vorausgewählt (im Beispiel „ge:GeologicCollection“). Wenn dieses geladen wird, werden, wegen der Einstellungen in der Konfiguration, auch die darunterliegenden FeatureTypes geladen (vgl. Screenshot weiter unten)

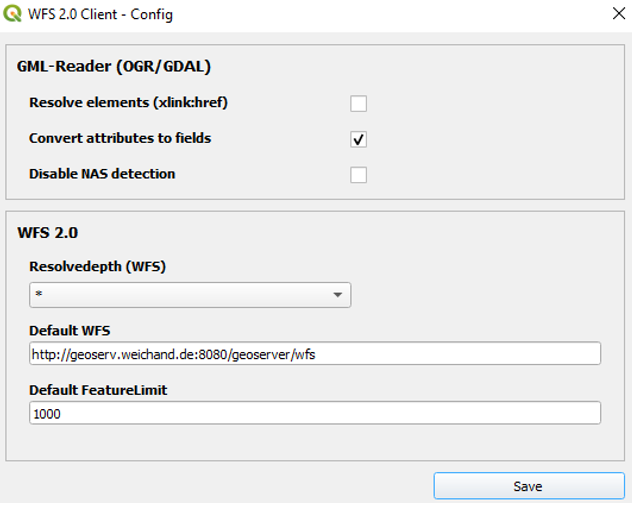

• Das „FeatureLimit“ (s. weiter unten) ist, wenn in der Konfiguration nicht geändert, auf 1000 Datensätze begrenzt; hiervon kann in einem gewissen Rahmen abgewichen werden. Eine komplette Aufhebung der Grenze (Löschen des Wertes in diesem Feld) kann bei sehr großen zu ladenden Datenbeständen zu einem Abbruch und einer Fehlermeldung führen, da sich ab einer gewissen Dateigröße ein ggf. vorhandenes WebGateway dazwischenschaltet und den Download der Daten damit unterbricht.
• Unter „SRS“ kann noch das gewünschte Kartenbezugssystem (KBS) ausgewählt werden. Sollen die Daten später mit einem INSPIRE-Validator auf Konformität geprüft werden, muss hier ein INSPIRE-konformer Wert angegeben werden; z. B.: „http://www.opengis.net/def/crs/EPSG/0/4258“ für „ETRS89-GRS80“ (und nicht nur der Code für das entsprechende KBS geändert werden; für weitere INSPIRE-konforme KBS vgl. S. 24f des PDF-Dokuments https://inspire.ec.europa.eu/file/1726/download?token=3OGur2Ln)

•


  Hinweis
  title Warnung
  Wird ein „Geografisches Koordinatensystem“ gewählt (und kein „Projiziertes Koordinatensystem“ wie z. B. EPSG:5650), so ist beim späteren Laden der GML-Datei in der Datenquellenverwaltung im Abschnitt „Optionen“ neben dem Wert für das Attribut „GML_ATTRIBUTES_TO_OGR_FIELDS“ auch der Wert für das Attribut „INVERT_AXIS_ORDER_IF_LAT_LONG“ auf „Ja“ zu setzen. Damit werden die Geometrien zwar korrekt angezeigt, die Nutzung der Funktion „Auf den Layer zoomen“ führt jedoch immer noch dazu, dass auf den „spiegelverkehrten“ Ort gezoomt wird (dies ist ein bekanntes Problem in QGIS).




•


  Tipp
  title Empfehlung
  Für den alltäglichen Gebrauch deshalb besser ein  „Projiziertes Koordinatensystem“ z.  BB. EPSG:5650 bzw. EPSG:25833 auswählen. Damit entfallen die zusätzlichen Einstellungen beim späteren Laden der GML-Datei. Zudem sind inzwischen auch einige „Projizierte Koordinatensysteme“ - wie z. B. EPSG:25833 - INSPIRE-konform.




• Mit der Schaltfläche „GetFeature(s)“ die Daten des WFS laden

• Fertig!

  Erweitern
  title Screenshot-Ausschnitte von QGIS nach dem Laden




• Durch die gewählten Konfigurationseinstellungen werden die geladenen FeatureTypes/Layer in einer gemeinsamen GML-Datei im System abgespeichert; vgl. „Eigenschaften“ der einzelnen Layer:

  Erweitern
  title Screenshots




• Diese GML-Datei kann über einen Klick auf den in den „Eigenschaften“ angegebenen Link im Dateiexplorer aufgefunden und ausgewählt werden. Damit kann sie ohne großen Aufwand aus dem „Temp“-Ordner an einen anderen Ort kopiert und ggf. umbenannt werden und später wieder über den oben beschriebenen Weg unter Laden von INSPIRE-GML-Dateien in QGIS geladen oder auch in einem entsprechenden Validator auf INSPIRE-Konformität getestet werden (s. aber folgenden Exkurs).

Anker
ExkursValidierung ExkursValidierung

Exkurs: Validierung der GML-Dateien von INSPIRE-WFS-2.0-Diensten

• Zunächst sollte die temporäre GML-Datei vom Einbinden des WFS-2.0-Dienstes wie im vorigen Abschnitt Handhabung des Plugins „WFS 2.0 Client“ beschrieben an einem geeigneten Ort im Dateisystem gespeichert werden.

• Mit dem Editor der Wahl muss dann im "xsi:schemaLocation"-Attribut des Wurzelelements der Link des WFS-Aufrufs (in der hier genutzten Datei war dies der letzte von sechs Links) durch den Link zum entsprechenden INSPIRE-Schema ersetzt werden; der Abschnitt für dieses Attribut könnte nach der Änderung somit z. B. folgendermaßen aussehen:

  Codeblock
  language xml
  xsi:schemaLocation="http://www.opengis.net/wfs/2.0 http://schemas.opengis.net/wfs/2.0/wfs.xsd http://www.opengis.net/gml/3.2 http://schemas.opengis.net/gml/3.2.1/gml.xsd http://inspire.ec.europa.eu/schemas/ps/4.0 http://inspire.ec.europa.eu/schemas/ps/4.0/ProtectedSites.xsd"




• Nach dem Speichern dieser Änderung kann die GML-Datei dann im INSPIRE-Validator der Wahl validiert werden; hier die Zusammenfassung für die beispielhaft genutzte GML-Datei zum INSPIRE-Thema Protected sites (PS):

  Erweitern
  title Screenshot
